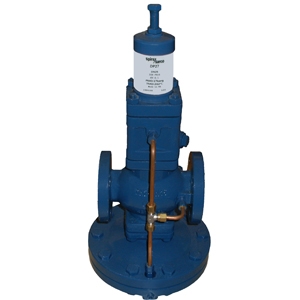

DP27斯蒎莎克导阀型隔膜式减压阀
文章作者:admin 时间:2017-04-13 02-27-57



结构特点和用处


  DP27 导阀型隔膜式减压阀为球墨铸铁材质。阀体,主阀阀芯,导阀阀芯阀座,内部弹簧及滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10:1,控制准确。当压力调节范围超过10:1时,应采用两个减压阀串联布置。DP27G为软阀座型号,用于压缩空气系统,或其它工业气体(不适用于氧气)。DP27减压阀可在同一主阀体上组合多个导阀,用于实现两级压力控制,温度压力控制,远程调控等多种功能。常用规格有DN15∽50,PN1.6/2.5MPa,使用工作温度DP27≤232℃,DP27G≤120℃,压力调节范围(锥形弹簧)0.02∽1.7MPa。


性能指标

灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F-E:DP27G最高工作温度120℃。
G-G:DP27E最高工作温度是190℃@10barg。
注意:该系列产品的压力调节范围是0.2-1.7barg。



主要技术参数

公称压力

        PN25

PMA最高允许压力

A-D-E     25bar g @ 120℃

A-B-C      17.2bar g @ 40℃

TMA最高允许温度

        232℃ @ 21bar g

TMI最低允许温度

        -10℃

PMO最大工作压力

DP27 DP27G   17barg
DP27E      10barg

TMO最大工作温度

DP27      232℃ @ 21bar g
DP27E      190℃ @ 10bar g
DP27G      120℃ @ 25bar g

TMIO最低工作温度

         0℃

出口压力范围

         0.2-1.7bar g

最高冷态测试压力

         38bar g


主要零件材料:

零件名称

        零件材料

阀体 阀盖

        球墨铸铁/WCB

阀座

        2Cr13

阀瓣

        2Cr13

阀杆

        2Cr13

膜片

        316

调节弹簧

        60Si2Mn

主阀弹簧

        50CrVA


流量系数(Cv):

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186


Cv(UK)=Kv × 0.963      Cv(US)=Kv × 1.156
连接尺寸:

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500
