产品说明

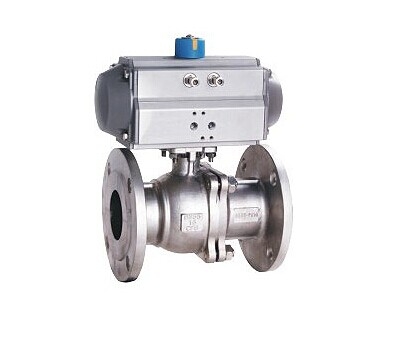

Q641F、Q641Y 型 PN16~PN63 气动球阀：气动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q641F）、金属堆焊钴基（Q641Y），公称压力 PN16~PN63，阀体材料为WCB、CF8、CF8M、合金钢的球阀。
气动球阀发展演变与工作原理

发展演变

　　气动球阀是由旋塞阀演变而来。它具有相同的旋转90度动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 本类阀门在管道中可任意位置安装。

工作原理

　　气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

气动球阀作用

　　气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不 易被介质冲蚀，在各行业得到广泛的应用。

　　气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

气动球阀优点

　　气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

　　1． 流体阻力小，其阻力系数与同长度的管段相等。

　　2． 结构简单、体积小、重量轻。

　　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

　　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。

　　9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。）

　　气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

气动球阀按结构形式可分：

一、浮动气动球球阀

　　气动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

　　浮动气动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定球气动球阀

　　气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

　　为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球气动球阀

　　气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。

　　弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

　　气动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。


产品性能参数

产品零部件材料

产品外形及结构尺寸

产品外形及结构尺寸示意图
